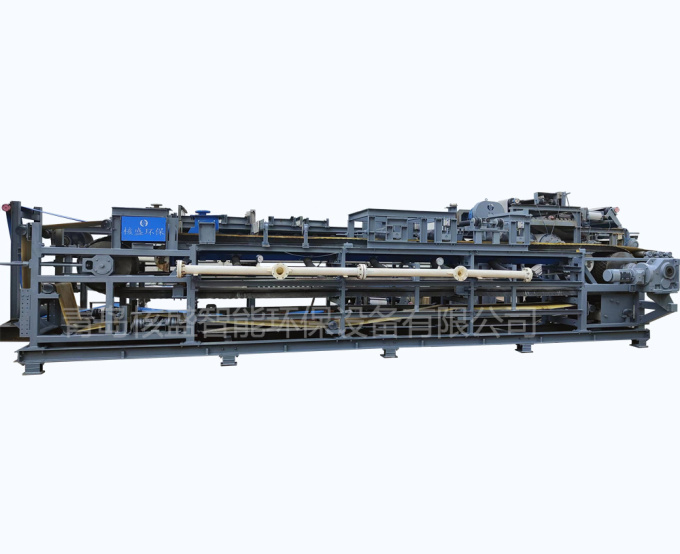

設備結構：
履帶式真空壓榨脫水機由履帶覆蓋裝置、橡膠濾帶、真空箱、驅動輥、膠帶支承臺、進料斗、濾布糾偏裝置、驅動裝置、濾布洗滌裝置、對輥壓榨、機架等部件組成。它是充分利用物料重力、真空吸力、雙濾布擠壓和對輥壓榨實現固液分離的效率很高的設備。

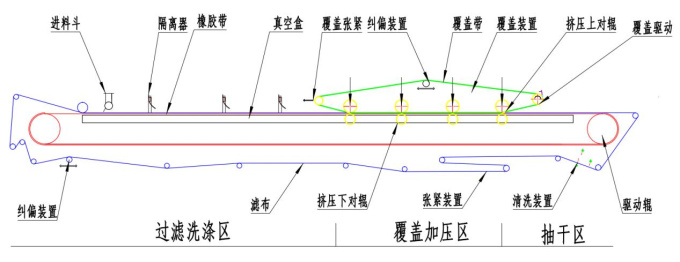

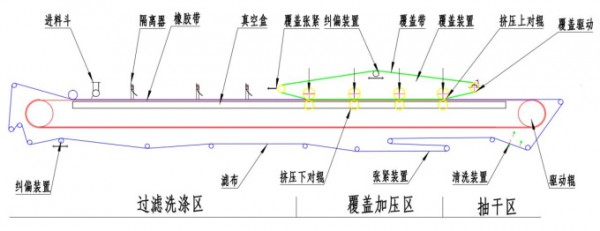

工作原理：
環形過濾膠帶由電機經減速驅動連續運行，濾布鋪敷在膠帶上與之同步運行。膠帶與真空室滑臺接觸（真空室與膠帶間有環形磨擦帶并通入水形成水密封），當真空室接通真空系統時，在膠帶上形成真空，料漿由布料器均勻地布在濾布上，在真空的作用下，濾液穿過濾布經膠帶上的橫溝槽匯總并由膠帶中心小孔進入真空室，固體顆粒被截留而形式濾餅；進入真空的液體經氣水分離器排出。隨著橡膠帶移動已形成的濾餅依次進入濾餅抽濾區、覆蓋區、抽干區；在上下濾布共同包裹下，形成高真空區域，抽出濾餅中的水分，同時在覆蓋區有擠壓輥與對輥，在氣缸高壓力線接觸作用下擠壓濾餅，去除濾餅水份;經過抽干區進一步脫水，濾布與膠帶分開，在卸濾餅輥處將濾餅卸出；卸除濾餅的濾布經清洗后獲得再生；再經過一組支承輥和糾偏裝置后重新進入過濾區。
技術特點：
自動化程度高，能連續完成布料、抽濾、擠壓、濾布再生等功能，生產效率很高。
將帶式真空過濾機、帶式壓機、壓濾機三合一（可稱為連續的板框壓機），很大限度去除水分。
結構合理，設備故障率低，維護方便。

應用領域：

各種工業生產中的過濾洗滌，固廢脫水，工業和生活污泥脫水。
